Cours: Initiation à la Science des Données

VI-ME-RÉ-BAR

Fanny Pouyet
L1 Informatique
Janvier - Mai 2022

Précédemment

  • Définition et objectifs de la science des données

  • Découverte des bibliothèques Pandas, Matplotlib, Seaborn et Statsmodels

  • Observation des données

Cette semaine

  • Chaîne de traitement en analyse des données

  • Un peu d’interprétation des résultats

Remerciements: Isabelle Guyon

Chaine de traitement en analyse des données

  • EXPLORATION

    1. Observer les données : Combien d’instances a-t-on ? (CM2)

    2. Identifier la question posée. (CM2)

    3. Comprendre ce qu’est un attribut (feature) voire en calculer d’autres (CM3) pour répondre à la question.

  • VIsualisation , MEsures, férences et BARres d’erreurs

VI-ME-RÉ-BAR (CM3)

  • OBSERVATION

La conclusion se fait en 2 temps: l’observation de nos résultats

  • INTERPRÉTATIONS

Et leur interprétation. Qu’est ce qu’on peut raconter ?

Problématique

Nous allons aborder un problème de classification automatique d’images de fruits par apprentissage statistique (machine learning). A part l’intérêt pédagogique, quelle peut être l’utilité d’étudier un tel problème ?

https://youtu.be/h0-NS3z-EXo

https://observatoire-des-aliments.fr/wp-content/uploads/2015/09/fruit8.jpg

Connaissez-vous ce qu’est l’apprentissage statistique? l’apprentissage profond? l’AI ?

  • Vous en avez déjà entendu parler ? Êtes vous capable de le définir ?

  • Voulez vous en faire ? Si oui, l’utiliser ou le développer ?

  • Connaissez-vous des entreprises qui en font ? Des exemples d’application ?

La dernière révolution en AI : https://www.youtube.com/watch?v=B9PL__gVxLI&ab_channel=YannicKilcher

Définition de l’apprentissage statistique

L’apprentissage statistique (Machine Learning), combinant statistiques et informatique, est au coeur de la science des données et de l’intelligence artificielle. L’objectif est d’obtenir une fonction prédictive à partir d’un jeu de données; ici: la classification d’images de fruits.

Applications diverses

  • moteurs de recherche

  • banque

  • médecine

  • énergie

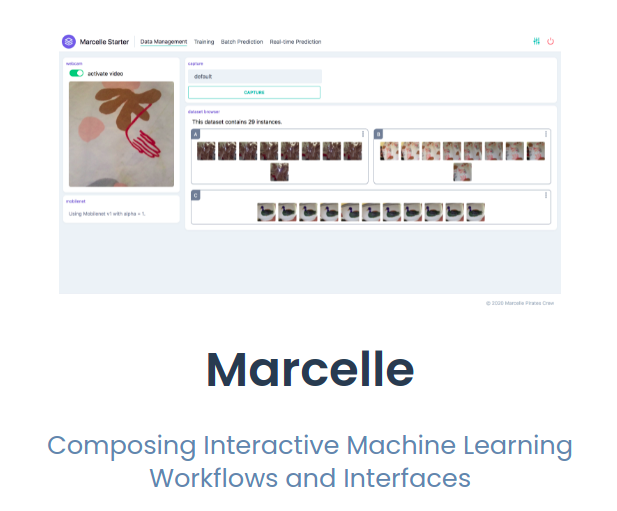

Overview - Marcelle

Marcelle est une boîte à outil qui permet de concevoir des applications interactives d’apprentissage statistique dans le navigateur. Elle permet de programmer le flux de données (pipeline) depuis, vers les modèles) et d’interagir sur les composants du flux avec des outils interactifs (visualisations, choix des paramètres etc.). Les applications ainsi réalisés peuvent être utilisés dans des contextes variés:

  • Pédagogie: démonstrations et utilisation de l’apprentissage machine sans programmation.

  • Recherche: Conception et évaluation de nouvelles interactions avec les algorithmes de ML

  • Collaboration entre différents domaines. Par exemple, un médecin peut s’occuper de vérifier les données tandis qu’un chercheur en apprentissage statistique conçoit le modèle. Ils peuvent collaborer via Marcelle.

Overview - Chaîne de Traitement

Classification en direct de pommes et de bananes à l’aide d’un exemple utilisant Marcelle

*Crédits: Jules Françoise, Baptiste Caramiaux, Téo Sanchez. Marcelle: Composing Interactive Machine Learning Workflows and Interfaces. Annual ACM Symposium on User Interface Software and Technology (UIST ’21), Oct 2021, Virtual. DOI: 10.1145/3472749.3474734 (opens new window).

N.B: Marcelle est développé à Saclay par J. Francoise, B. Caramiaux et T. Sanchez. Vous pouvez aller sur le site pour tester les exemple vous même (ne fonctionne pas sur mobile): https://marcelle.dev/.

Exemple de questions:

  • combien d’instance ?

  • pas d’infos d’attributs

  • notion de matrice de confusion (confusion matrix): combien on a juste / combien on a faux?

Notre jeu de données (CM3 et TP3)

Nous cherchons à classer des pommes et des bananes.

from utilities_cours_correction import *
from intro_science_donnees import data

# Reload code when changes are made
%load_ext autoreload
%autoreload 2

dataset_dir = os.path.join(data.dir, 'ApplesAndBananasSimple')
images = load_images(dataset_dir, "*.png")
image_grid(images, titles=images.index)

EXPLORATION

  • 10 images de chaque type

  • Label / Etiquette : l’étiquetage est le processus d’identification des données brutes. Cet étiquetage permet d’estimer l’efficacité de classification du modèle prédictif.

Quel était l’étiquette sur le jeu de données du titanic ?

  • Question : séparer correctement les pommes des bananes.

  • Attributs : les données que nous allons traiter

  • Etiquettes : l’appartenance aux classes de nos images

Comment peut-on manipuler des images en Python ?

Une image est un tableau de pixels

Dans le TP, un pixel de couleur est défini comme la superposition de quatre couches d’information, RGBA (Red Green Blue Alpha): trois couleurs + l’opacité (alpha).

Exemples de cartes RGB

carte_RGB(images[0])
carte_RGB(images[10])

Histogramme des couleurs

On peut aussi visualiser les données comme un histogramme. Comment le lisez vous ?

color_histogram(images[0])

Une vraie pomme

Refaisons l’exercice avec une image d’une vraie pomme.

trueapple = images[8]
carte_RGB(trueapple)
color_histogram(trueapple)

Des images aux dataframes

Vous apprendrez à passer d’une image à un tableau dans la feuille Manipulation d’images du TP4. Le tableau est en 3D car on a:

  • le nombre de pixels en largeur (32 dans notre cas)

  • le nombre de pixels en hauteur (32 dans notre cas)

  • les quatre couches: R, G, B et A

Quelle bibliothèque (qu’on a déjà mentionnée) va-t-on utiliser lors du TP3 ? Combien de cases a-t-on par image ?

Bibliothèque :

  • Numpy

#Nombre d'infos "raw" par image
32*32*4

Attributs (features)

Finalement, ce qui nous intéresse ce ne sont pas les 4096 cases mais seulement celles associées au fruit et pas au fond (au décor) à partir desquelles nous pourrons calculer des attributs explicites tels que:

  • la couleur;

  • la forme du fruit.

Lors du CM4/TP4, nous apprendrons à extraire automatiquement ce genre d’information de nos images. Pour aujourd’hui, nous supposons simplement qu’elles sont disponibles.

import pandas as pd

df = pd.read_csv("media/preprocessed_data.csv", index_col=0)
df.head()
df.shape
df.describe()

Description de la table de données

  • 20 instances

  • 3 attributs dont un label (lequel ?):

    • redness : couleur, à quel point le fruit est rouge

    • elongation : elongation, la ratio entre hauteur et longeur

    • fruit : 1 c’est une pomme, -1 c’est une banane

Observation - Objectif en TP

Faire la description de la table, comme vu la semaine dernière :

  • quelle est la rougeur moyenne des pommes et des bananes ?

  • quelle est l’élongation moyenne des pommes et des bananes ?

  • quelles sont les échelles de valeurs des attributs ? Peut-on les comparer entre elles ?

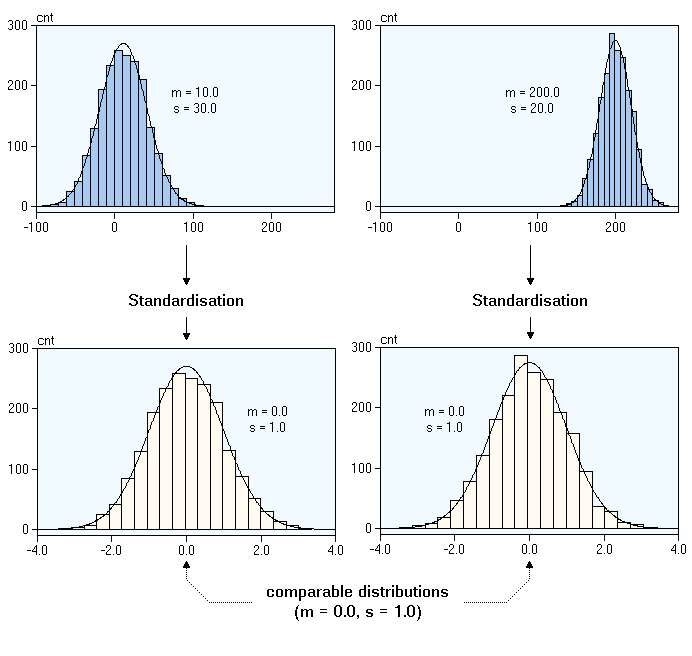

Standardisation des données

Géométriquement, standardiser c’est:

  • translater la distribution à droite ou à gauche

  • étendre ou compresser les données en largeur

Définition et motivation

La standardisation revient à:

  1. centrer les valeurs d’un attribut autour de sa moyenne. Si la valeur est >0 alors elle est plus grande que la moyenne (<0, plus petite que la moyenne). Chaque attribut standardisé aura une moyenne de 0.

  2. réduire les valeurs d’un attribut. Une valeur absolue de \(v=2\) (par exemple) veut dire qu’on est à 2 écart-types de la moyenne. Chaque attribut standardisé (chaque colonne) aura un écart-type de 1.

Motivation: La standardisation permet d’interpréter la valeur d’un attribut (i.e. d’une case) indépendamment de son échelle de valeur (range).

Mathématiquement cela revient à calculer pour chaque attribut \(X\):

\( X_{stz} = (X - \mu)/\sigma\)

La standardisation permet de mettre en évidence les valeurs aberrantes (outliers) qui auront une valeur largement différente de 0 (loin de la moyenne).

Objectifs du TP

  • Standardiser les attributs selon la formule présentée (= question d’algorithmique en Python). On notera dfstz cette table. Remarquez que le label “fruit” n’a pas à être standardisé; c’est un attribut catégoriciel.

Étude de nos attributs

En TP vous ferez:

  • Calcul des corrélations entre les attributs et le label (= refaire comme au TP précédent)

  • Représentation et analyse de ces relations à l’aide d’un pairplot

  • Observation des résultats

  • Interprétation: en quoi les attributs élongation/rougeur permettent de différencier les pommes des bananes ?

dfstz = (df-df.mean()) / df.std()
#on ne veut pas standardiser le label !
dfstz['fruit'] = df['fruit']

1. VIsualisation

Passons ensuite à l’étape de Visualisation (nouveau). Commençons par représenter les fruits selon nos 2 attributs:

import seaborn as sns
import matplotlib.pyplot as plt
import numpy as np

#Create a label with names instead of -1/1 for the legend
dfstz['Fruits'] = np.where(dfstz['fruit'] == 1, "Pommes", "Bananes")

#Make the plot
sns.scatterplot(data=dfstz, x="redness", y="elongation", hue="Fruits")

Problème de classification

Maintenant que les données ont été observées et préparées, on va répondre à notre question : peut-on séparer les pommes des bananes ?

Pour cela, on va définir un modèle qui selon des critères déterminera la nature des fruits:

  • le modèle permet de faire des prédictions; on veut mesurer ses performances

  • les critères se basent sur les attributs

  • la nature des fruits est encodé par le label

a. Séparation des attributs et des étiquettes

On va séparer l’information de la table en deux sous-tables:

  • \(X\) contiendra les attributs pour faire des prédictions

  • \(Y\) contiendra ce qu’on cherche à prédire: le label

X = dfstz[['redness', 'elongation']]
Y = dfstz['fruit']

Notations \(X\) et \(Y\) :

Mathématiquement, on cherche une fonction \(f\) qui, pour chaque instance \(i\), permet de prédire \(Y_i\) en fonction des valeurs \(X_i\) des attributs.

On cherche \(f\) telle que: \(\forall i, Y_i = f(X_i)\)

b. Séparation du jeu de données

Afin de mesurer la performance de notre modèle, on le sépare en deux groupes:

  • l’ensemble d’entraînement (training set) à partir duquel on ajustera (fit) les paramètres du modèle

    Le modèle doit apprendre à partir d’exemples.

  • l’ensemble de test (test set) à partir duquel on mesurera la performance du modèle.

    Le modèle est-il capable de classifier de nouveaux fruits, qu’il ne connaissait pas?

from sklearn.model_selection import train_test_split

#Separation en training et test set
train_index, test_index = split_data(X, Y, verbose = True, seed=0)
Xtrain, Xtest = X.iloc[train_index], X.iloc[test_index]
Ytrain, Ytest = Y.iloc[train_index], Y.iloc[test_index]
print("Training set:\n",X_train,'\n\n', Y_train)
print("Test set:\n",X_test,'\n\n', Y_test)

Représentation des données

make_scatter_plot(dfstz, images, train_index, test_index, filter=transparent_background_filter, axis='square')

3. REférence, Modélisation

On peut enfin passer à la modélisation. En fait, la préparation des données, le calcul des attributs, etc. est ce qui prend le plus de temps et requiert le plus d’expertise!

Il existe pléthores de modèles. On va commencer par les \(k\) plus proches voisins mais nous en verrons d’autres au cours de l’UE.

KNN : \(k\)-Nearest Neighbors

Le classificateur \(k\)-nearest neighbors est une méthode assez intuitive, l’objet est définit selon le label majoritaire de ses \(k\) voisins. Les résultats changent selon la valeur de \(k\) utilisée.

Le classificateur KNN est implémenté dans la bibliothèque scikit-learn (notée sklearn) dans la classe KNeighborsClassifier de sklearn.neighbors. En pratique cela donne:

from sklearn.neighbors import KNeighborsClassifier

#Posons :
k = 3

# Définissons le modèle KNN avec k=3
my_first_model = KNeighborsClassifier(n_neighbors=k)

# Apprentissage automatique à partir de l'ensemble d'entrainement
my_first_model.fit(X_train, Y_train)

4. MEsure des performances

L’ensemble de test (test set) permet de mesurer les performances an appliquant le modèle ajusté au test. Le modèle détermine si le fruit est une pomme ou pas.

Y_test_predicted = my_first_model.predict(X_test)

La prédiction correspond-t-elle à la vérité de l’ensemble de test ?

Pour mesurer les performances de notre modèle prédictif on peut compter le nombre d’erreurs:

  • Faux positifs (FP) : Nombre de bananes (négatif) prises pour des pommes (positif)

    ../../_images/falsepositive2.svg Un exemple de FP du modèle prédictif

  • Faux négatifs (FN) : Nombre de pommes (positif) prises pour des bananes (négatif)

    Exemple de FN de notre modèle

TRUE = Pomme = 1

FALSE = Banane = -1

PREDICT Pomme = 1

TP

FP

PREDICT Banane = -1

FN

TN

Ceci est une matrice de confusion.

TP = vrai (true) positif; TN = vrai (true) négatif

Au total on a \(n\) prédictions et \(n= TP + TN + FP + FN\)

Le taux d’erreur \(e\) est donc:

\(e = \frac{(FP + FN)}{ n}= \frac{n_{erreurs}}{n_{prédictions}}\)

En pratique, on va comparer les labels estimés donc Y_test_predicted avec les véritables labels Y_test.

e = np.sum((Y_test_predicted != Y_test))  / len(Y_test)
e
#Strictement équivalent à
e_v2 = np.mean(Y_test_predicted != Y_test)
e_v2

On peut également calculer

  • La précision de la classification (accuracy), a = 1 – e

  • Le Balanced Error Rate, BER = 0.5 (T1 + T2)

    • avec T1 = Type I error = FP / (TN+FP)

    • et T2 = Type II error = FN / (TP+FN)

Le BER est utilisé lorsque le nombre d’échantillons par classe (pommes/bananes) est déséquilibré car on calcule la moyenne du taux d’erreur de chaque classe. Ce n’est pas le cas ici.

Objectifs en TP

  • Implémenter une fonction error_rate() pour automatiser ce calcul et l’utiliser.

  • Calculer la précision de la classification

  • Représenter graphiquement les données et observer les résultats

5. BARres d’erreurs et significativité

Enfin, on va évaluer la significativité de nos résultats en calculant les barres d’erreurs.

L’objectif est de répondre à la question : A quel point avons-nous confiance dans notre modèle ?

C’est seulement après cette étape que nous pourrons interpréter les résultats.

Pour ce faire nous cherchons à estimer la barre d’erreur de notre taux d’erreur, notée \(\sigma\).

On cherche à déterminer un intervalle de confiance. On peut :

  1. Calculer la barre d’erreur 1-\(\sigma\) de notre modèle prédictif:

\( \sigma = \sqrt{\bar{e}(1-\bar{e})/n} \), l’écart-type des \(e\)

En fait, les valeurs de \(e\) dépend \(n\) des echantillons testés : si l’on analysait les mêmes données avec le même modèle de nombreuses fois en ré-échantillonnant les tests, le \(e\) varierait. Comment varierait-il ?

  1. Estimer la confiance que l’on a dans le classificateur à partir de réplicats:

  • répéter \(N=100\) ou \(1000\) (ou encore plus) fois la séparation entre l’ensemble de test et d’entrainement;

  • recalculer la performance du modèle réapprenant.

On a donc \(N\) taux d’erreurs à partir desquels on peut estimer la barre d’erreur de notre taux d’erreur.

En application du théorème central limite (en mathématiques, voir CM4), la distribution des \(e\) observées par rééchantillonnage se rapproche d’une courbe gaussiene (loi normale, courbe en cloche) définies par sa moyenne (\(\bar{e}\)) et son écart-type \(\sigma\).

On peut calculer le taux d’erreur moyen des réplicats : \(\bar{e} = \frac{\sum_{k=1}^N e_k}{N}\)

La barre d’erreur de la validation croisée (cross-validation, CV), \(\sigma\) vaut :

\( \sigma^= \sqrt{\frac{ (\sum_{k=1}^N e_k - \bar{e})^2 }{N}}\)

La validation croisée permet d’estimer la robustesse de la méthode de classification (ici, le 3-NN) l’écart-type du taux d’erreur du test. La CV prend en compte la variabilité du training et celle du test set mais reste un estimateur biaisé du taux d’erreur.

Connaissant la distribution, on peut définir un intervalle de confiance à partir de ces valeurs.

Pour l’interprétation du \(\sigma\) cela veut dire que 68% des valeurs (ici, notre taux d’erreur) seraient compris entre \(\bar{e}+\sigma\) et \(\bar{e}-\sigma\). De même, 95% des mesures (valeurs observées) tomberaient entre \(\bar{e}+2\sigma\) et \(\bar{e}-2\sigma\).

A noter: plus on veut avoir confiance, plus grand sera l’intervalle de confiance.

https://fr.wikipedia.org/wiki/Th%C3%A9or%C3%A8me_central_limite

Objectif en TP

  • Calculer la barre d’erreur 1-\(\sigma\) d’une instance de classificateur.

  • Implémenter une CV avec 100 réplicats du classificateur

  • Interpréter les résultats !

Conclusions

Science des données

  • Chaîne de traitement en analyses des données:

    • on peut synthétiser l’information dans les images en une table

    • préparer les données prend du temps

  • L’interprétation des résultats dépend des barres d’erreurs !

Langage Python 3

  • sklearn pour l’apprentissage statistique et les problèmes de classification

  • PIL pour le traitement d’images (en détail lors du CM4)

Perspectives

CM 4 : Construction & selection d’attributs

  • Retour sur les barres d’erreurs: compréhension, calcul et interprétation

  • Extraction d’attributs a partir d’images

  • Votre propre jeu de données

TP 3

  • Observer les attributs

  • Calculer un modèle prédictif (prédeterminé: le 1-NN)

  • Calculer des barres d’erreur

Quiz 1

  • Le premier Quiz (note pour l’UE: 10%) est à faire sur e-campus avant le prochain cours !

  • 2 tentatives, nous garderons la meilleure

  • 9 questions

  • QCM (plusieurs réponses peuvent être correctes), Vrai/Faux

TP 4 et 5 : Mini-projet

Afin de vous préparez sachez que:

  • Travail en binôme

    • choisissez un binôme dans le même groupe de TP que vous

    • inscrivez-vous ici

  • Classification d”images

    • Choisissez deux catégories d’images que vous aimeriez classer parmi un ensemble fourni en TP3:

      • canards/poulets, zeros/uns, melanomes, …

      • il y aura 10 images par classe
